单通道数字式涡流仪,
采用预防性多滤波技术(PMFT),
对金属零部件、
大批量产品及半成品的裂纹、
气孔及研磨烧伤等进行无损检测。

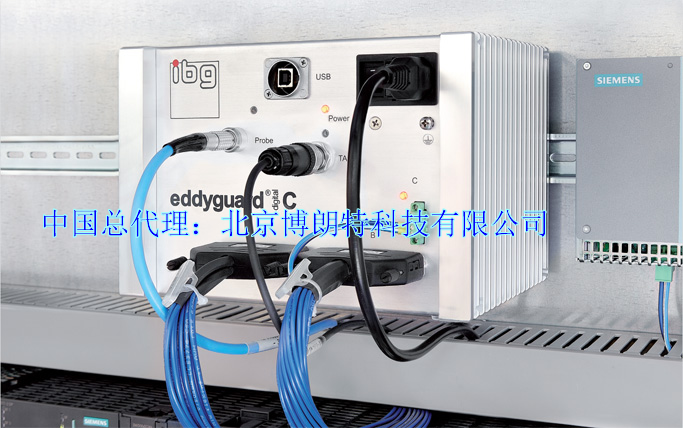

eddyguard digital(数字式)C设计紧凑,单通道裂纹及研磨烧伤检测通道,可配一个探头进行检测,检测可靠。通过USB口和外部用户提供的台式计算机或便携计算机相连,软件的人体工程学界面使得操作直观、简便。在设置完成后,可以将外接计算机拆掉,eddyguard仍然可以继续有效工作。

在前置放大器保证很高的检测稳定性及检测结果后,采用特殊处理器立即对测量信号进行数字处理。

eddyguard 基于ibg多年被实践验证的系统概念。可配用ibg家族的所有探头及旋转探头。所以eddyguard不仅可用于新的任务,而且已有的设备也可升级为具备新技术的eddyguard 。

目前为止,传统的涡流仪都需要复杂及耗时的手动判断及设置合适的滤波带、相位角及增益。我们将其替换为ibg独特的预防性多滤波(PMFT)技术,自动形成公差区域。此涡流技术领域的巨大突破使ibg在涡流裂纹及研磨烧伤检测领域为全球创立了新的标准。

在采用PMFT(预防性多滤波检测技术)材料数据记录(标定)过程中,对几个合格件的表面区域进行扫描,合格表面的涡流“噪声”同时用30个带通滤波进行记录。每一个滤波带,根据合格件允许的涡流“噪声”,360度范围的公差区域自动生成。合格件的涡流信号为表面粗糙度及材料属性的结果。因此,30个公差区域保存了合格件的特定的“指纹”。而且,合格件的边缘效应、淬硬轮廓偏差、偏心等也在材料数据记录时进行标定。在不漏判真正的不合格件的前提下,误判率降到极低。真正的缺陷现在自动检测出来,不论其频率组成或相位组成。甚至事先不预知的缺陷也可通过涡流方法可靠地检测出来。

采用ibg独特的“只采用合格零件标定的理念”,只需数分钟即可完成标定。足够量的合格零件记录为参考零件。按一个键即可切换到PMFT开始检测,就是这么简单!

产品特性
  • 探头
  • 可提供各种不同的裂纹检测探头,具有不同的扫查宽度、灵敏度及设计。对于特殊应用也可提供定做探头。我们紧凑、精确的旋转探头eddyscan H及eddyscan F,可和eddyguard配用,为高速裂纹检测提供解决方案。对探头线故障的监视保证连续检测的高可靠性。

  • 提离补偿
  • 通过提离补偿可对工件旋转偏心进行补偿。此功能要求特殊的提离探头。

  • 抑制
  • 抑制功能可对零件上不需要检测的区域如孔洞等进行抑制。

  • 工件类型
  • 可存贮带有所有设置及参考数据的20套工件类型,可通过外部计算机手动或外接PLC自动切换工件类型。

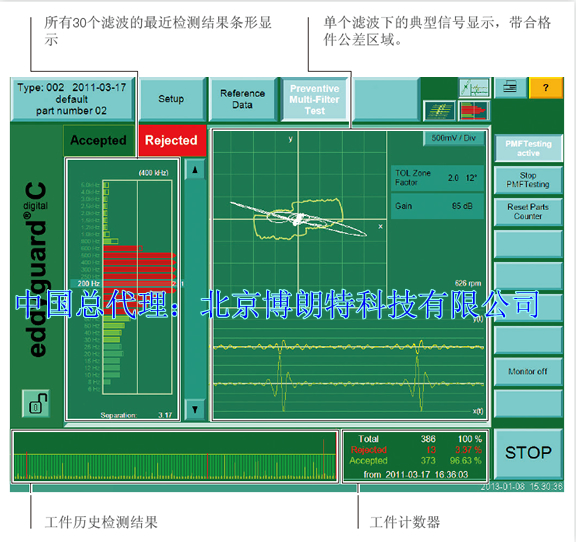

  • 显示检测结果(需要外部计算机)

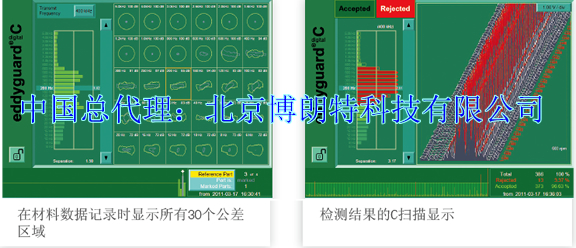

  • 检测结果可根据选择显示为条形、带公差区域的XY图、X(t)及Y(t)或三维C扫描图。C-扫描图为圆柱表面提供了平面显示,使得缺陷的位置及长度可视化。

  • 探头间距
  • ibg探头和工件间距标准设计为0.7mm。因此,对工件及检测机械装置的精度要求大大降低。


  • 频率范围
  • 载频范围从3 kHz 到10 MHz可选,21个步长。30个带通滤波频率范围为6 Hz - 5 kHz。

  • 数据存贮
  • 工件类型及仪器设置可存贮到外部计算或外部U盘上。

  • 激活检测
  • 可通过外部计算机,外接PLC或可选的开始按钮触发检测。

  • 没有PLC时自动线检测
  • 可通过外 部的24V直流电源直接控制分选设置、打标装置或显示灯,提供了没有外加的PLC时低成本的小型自动线解决方案。

  • 操作/配置
  • 将随机ibg软件装在用户提供的外部计算机上进行仪器操作。系统要求:USB2.0及MS Windows 7 (32位或64位)或Windows XP操作系统。

  • 帮助功能
  • 用户随时可以通过屏幕上的帮助功能进入相应的帮助页面,免得查看操作手册。

  • 语言
  • 包括:德语、英语、西班牙语、法语、捷克语、中文、匈牙利语、意大利语、日语、韩文及俄罗斯文。其他语言可选。


    eddyguard安装方式及安装尺寸
    外壳
  • 完全密封,因此可用于有灰尘的生产环境。

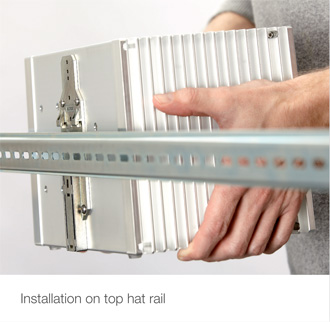

  • 按德标DIN EN 60715,可以安装在TH35顶帽式导轨上。
  •
    连接
  • 输入输出口
  • 光隔离接口,用于和PLC连接,配有32个输入及32个输出。
  • USB 2.0
  • 通过USB 2.0接口和外部计算机相连

    技术数据
    主电源:100-240V,50/60Hz
    保护级别:IP 41
    环境温度:0 - 45°C
    相对湿度:最大85%,非冷凝。
    尺寸(宽x高x深):239 x 165 x 169 mm
    重量:4 kg

    高速精确、高灵敏度及温度稳定性 – 各种设计的探头用于裂纹及研磨烧伤检测。
    后左为eddyscan H旋转探头,用于检测工件外径区域;后右为eddyscan F旋转探头,用于检测缸孔及平面区域。
      作为市场领导者之一和技术标准的制定者之一,ibg集团在生产涡流仪领域具有超过30年的历史。ibg研究人员通过一次又一次的创新,其发明的多频组织结构检测、同步谐波分析、自动公差区域生成、多滤波裂纹及磨削烧伤检测技术,不断地为市场提供先进的检测解决方案。
      总部位于德国Ebermannstadt,同时具有美国、瑞士及英国分公司以及全球合作伙伴网络,我们为工业及汽车工程领域的用户服务。 北京博朗特科技有限公司是ibg中国总代理。

        以上产品除非特别说明,否则为ibg公司(德国ibg及瑞士ibg或ibg捷克(SortingSolutiions)原装进口。
      ibg总部位于德国,另有美国分公司、瑞士分公司及ibg捷克,德国ibg公司成立于1983年并且发明预多频PMFT技术,产品广泛应用于汽车涉及功能安全及高价值的关键零部件的检测,包括汽车发动机、动力系统、传动系统、底盘以及安全系统零部件以及轴承及轴承零部件、紧固件、锻件、铸件、硬金属等。是全球零部件检测领先者之一。
      2019年1月,ibg并购捷克Sorting Solution公司,旗下AVIKO品牌的钢球、陶瓷球检测系统(裂纹,烧伤,回火线等)、高精度直径测量系统等广泛应用于轴承行业。
      北京博朗特科技有限公司是ibg公司及其旗下AVIKO产品中国总代理。
    ---------------------------------------------------------------------------------------------------------------------------------------------------------——----
